در این مطلب به معرفی واحد BCM یا ماژول کنترل بدنه خودرو میپردازیم و نقش آن در ماشینهای امروزی را مرور خواهیم کرد.
خودروهای مدرن امروزی دیگر مجموعهای ساده از قطعات مکانیکی نیستند و به سامانههای پیشرفتهای تبدیل شدهاند که گاه بیش از صد واحد کنترلی (ECU) و میلیونها خط کد نرمافزاری را در خود جای دادهاند. با پیشرفت فناوری، نیاز به مدیری مرکزی برای ساماندهی سیستمهای برقی بدنه و امکانات رفاهی بیش از پیش احساس میشود. هرچه وسایل نقلیه پیچیدهتر میشوند، وجود واحدهای هماهنگکنندهای مانند BCM اهمیتی دوچندان پیدا میکند. اما منظور از عبارت BCM خودرو چیست و چه ویژگیهایی دارد؟
نقش و نحوه کارکرد BCM در خودرو

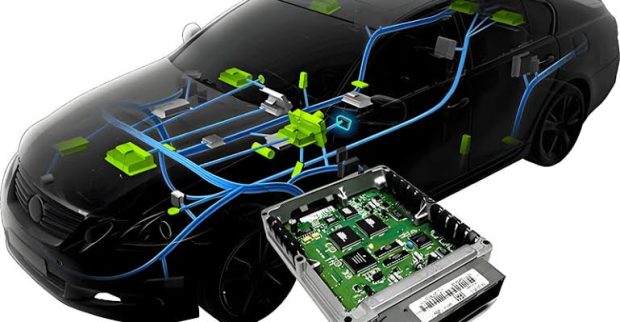

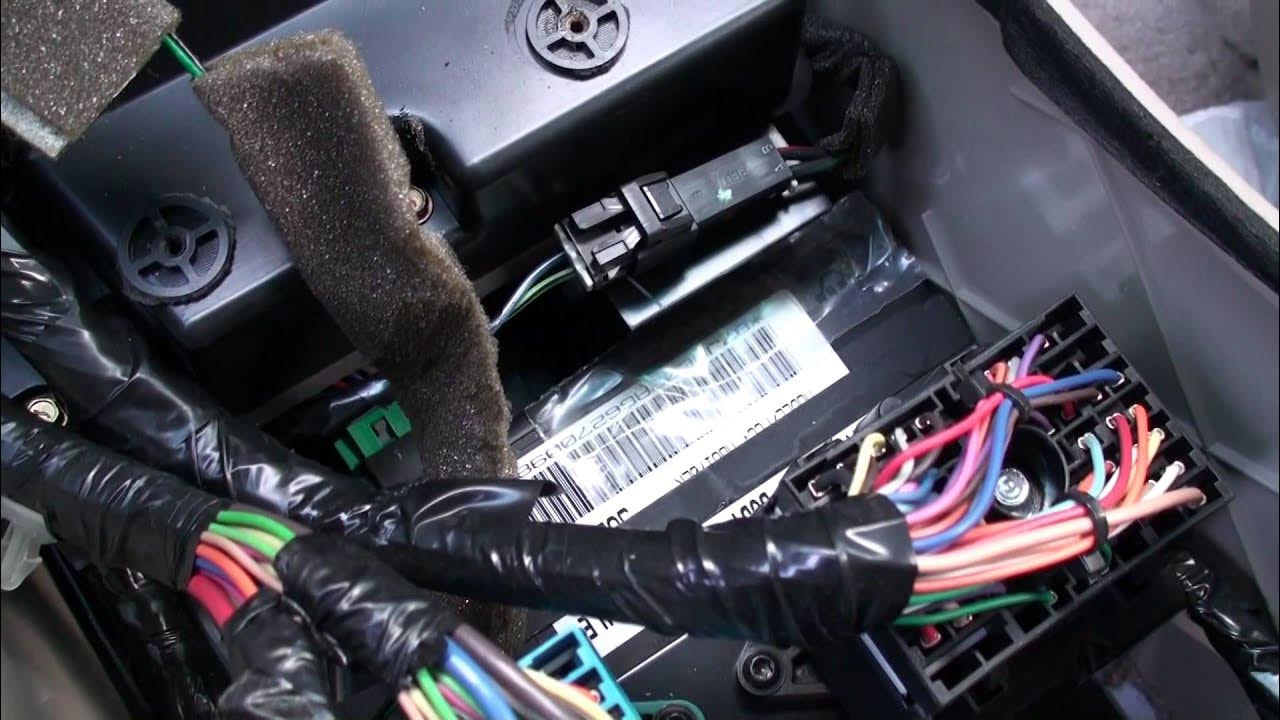

سامانه BCM خودرو یا Body Control Module که با نامهایی چون یونیت BCM، قطعه BCM یا ماژول کنترل بدنه نیز شناخته میشود، یکی از مهمترین بخشهای الکترونیکی در ساختار خودروهای امروزی است. این واحد هوشمند بهعنوان مرکز فرماندهی سیستمهای بدنه عمل کرده و وظیفه دارد ارتباط بین اجزای مختلف برقی و الکترونیکی خودرو را بهصورت هماهنگ و دقیق مدیریت کند.
BCM خودرو نقشی شبیه «مغز مرکزی» را ایفا میکند؛ ماژولی که چندین عملکرد روزمره و کاربردی، از مدیریت روشنایی داخلی و بیرونی گرفته تا کنترل قفل درها، سیستم ایربگ، ایموبلایزر و حتی تنظیم عملکرد برفپاککنها را تحت نظر دارد. این واحد یکی از ارکان کلیدی سیستم برق خودرو بهشمار میرود و در واقع حلقه اتصال میان سنسورها، کلیدها و واحدهای کنترلی دیگر است.
- چرا چراغ ایربگ خودرو روشن میشود و چه باید کرد؟
- ترمز گرفتن روی دستانداز؛ اشتباهی که کمکفنر و ترمز خودرو را نابود میکند

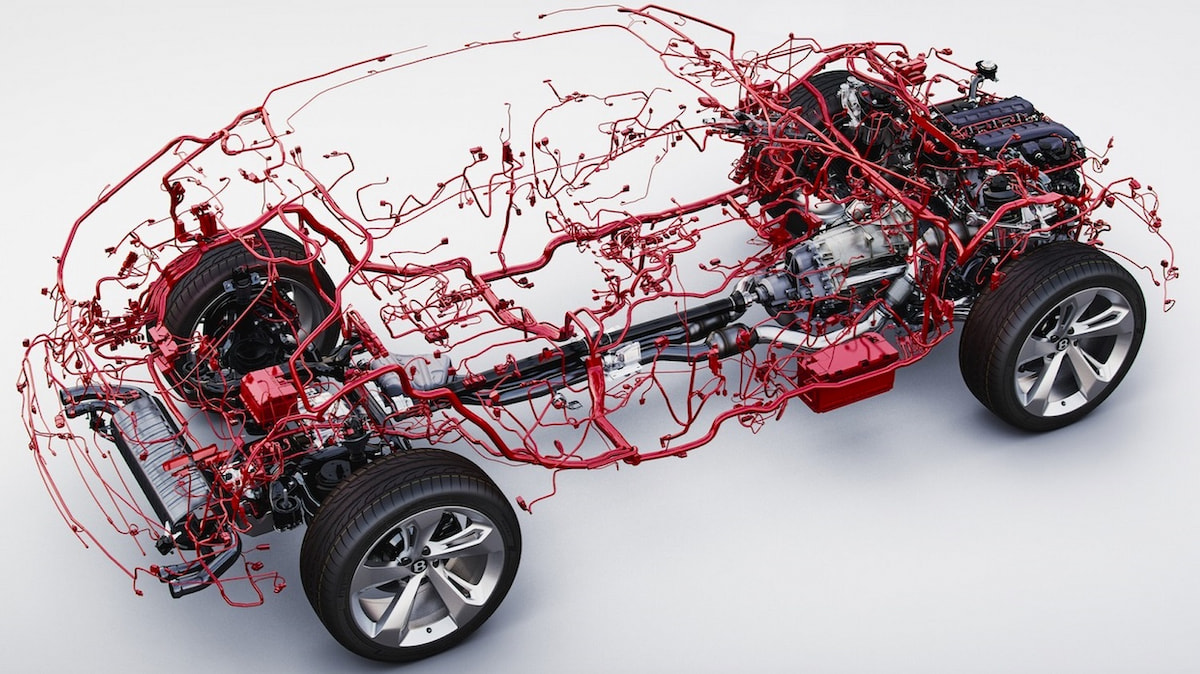

در گذشته خودروهای قدیمی از مدارهای کاملاً مکانیکی و جداگانه برای هر عملکرد استفاده میکردند؛ برای نمونه، چراغها، برفپاککن یا قفل مرکزی هرکدام مدار مستقلی داشتند. اما با افزایش تعداد تجهیزات الکتریکی، حجم سیمکشیها بهشدت بالا رفت و پیچیدگی نگهداری نیز بیشتر شد. در نتیجه، خودروسازان تصمیم گرفتند ساختاری طراحی کنند که بتواند تمام این سیستمها را در قالب یک واحد مرکزی یکپارچه کند و BCM دقیقاً با همین هدف پا به عرصه گذاشت.
این ماژول سیگنالهای دریافتی از حسگرها، کلیدها، واحدهای کنترلی دیگر مانند ECM (ماژول کنترل موتور) و TCM (ماژول کنترل گیربکس) یا حتی دادههای شبکه ارتباطی خودرو را تحلیل کرده و براساس آن فرمان مناسب را صادر میکند. بهعنوان مثال هنگام باز شدن درب، BCM بلافاصله دستور روشن شدن چراغ سقفی را صادر میکند؛ در زمان فشردن دکمه قفل مرکزی، فرمان قفل شدن تمام درها را میفرستد و زمانیکه حالت خودکار برفپاککن فعال است، شدت بارش را از سنسور دریافت و سرعت شستوشو را تنظیم میکند.

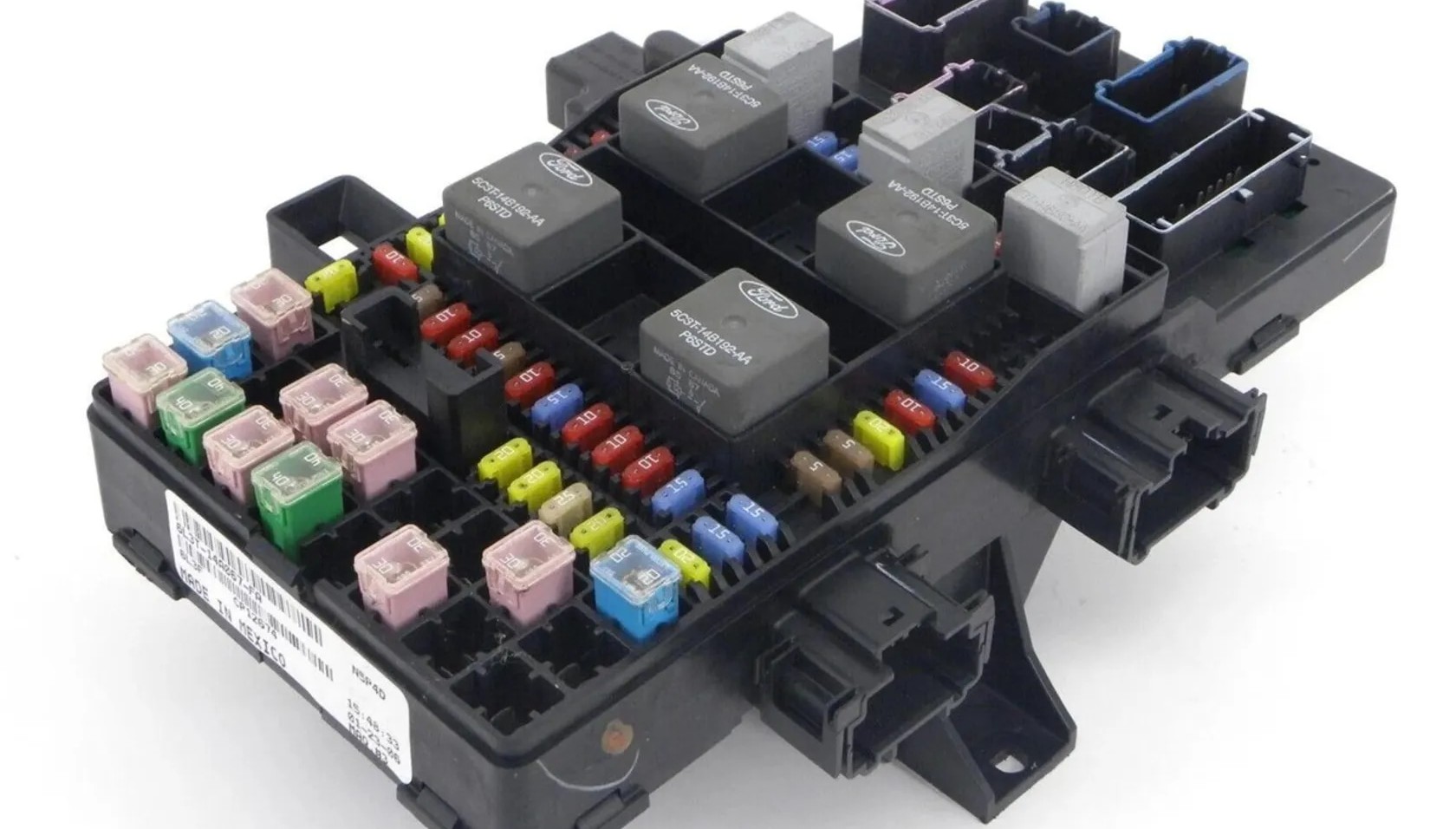

در مجموع، واحد کنترل بدنه خودرو مجموعهای از وظایف رلهها، فیوزها و مکانیزمهای سنتی را در خود جای داده و علاوه بر کاهش پیچیدگی سیمکشی، باعث سرعت بالاتر پاسخدهی و هماهنگی بهتر میان سیستمهای مختلف میشود. بدین ترتیب، BCM نهتنها کنترلکنندهای هوشمند بلکه یکی از زیربناهای اصلی ارتباطات الکترونیکی در خودروهای امروزی است.
یونیت بی سی ام چه وظایفی دارد؟
در ساختار پیچیده خودروهای امروزی، ماژول BCM نقشی گسترده دارد که بهنوعی هماهنگکننده اصلی تمامی زیرسیستمهای الکتریکی و رفاهی بهشمار میرود. این واحد هوشمند نهتنها وظیفه کنترل عملکردهای متعدد روزمره را بر عهده دارد، بلکه با مدیریت هوشمند ارتباطات الکترونیکی، تجربهای یکپارچه از کارکرد خودرو را فراهم میسازد.
BCM بخش عمدهای از وظایف خود را در زمینه تنظیم و کنترل سیستم روشنایی انجام میدهد. از چراغهای جلو و عقب گرفته تا راهنماها و چراغهای داخل کابین، همه در هماهنگی با دستورات این یونیت عمل میکنند. تنظیم شدت نور، زمانبندی خاموششدن چراغهای داخلی پس از خروج از خودرو، و فعال شدن خودکار روشنایی در تاریکی از جمله عملکردهایی هستند که به واسطه تصمیمگیری این ماژول انجام میگیرد.
در حوزه امنیت و راحتی، BCM مغز متفکر سیستم قفل مرکزی و ضدسرقت محسوب میشود. هماهنگسازی میان عمل باز و بستهکردن درها، کنترل دقیق ایموبلایزر، اتصال با ریموت، فعالسازی آژیر هشدار و مدیریت سیستم ورود بدون کلید همگی تحت فرمان این واحد قرار دارند.
یکی دیگر از حوزههای مهم فعالیت این سامانه، کنترل شیشهبالابرها و سانروف است. عملکردهایی مانند حرکت تکلمسی، توقف لحظهای یا بستهشدن خودکار شیشهها هنگام قفل شدن خودرو توسط BCM تحلیل و اجرا میشوند. بدینصورت، هر حرکت یا واکنش از سوی راننده یا سیستم حفاظتی خودرو با پاسخ هماهنگ و هوشمند این یونیت همراه خواهد بود. همچنین در خودروهای مجهز به سنسور باران، BCM نقش مؤثری در حفظ دید راننده دارد. این واحد با دریافت دادههای رطوبت از سنسور مخصوص، شدت بارش را تشخیص داده و سرعت و زمانبندی حرکت تیغههای برفپاککن را تنظیم میکند.
ویژگی اصلی BCM خودرو، توانایی آن در برقراری ارتباط دائمی میان واحدهای مختلف خودرو است. از طریق شبکههایی مانند CAN، این ماژول با ECU موتور، سامانه ایربگ، واحد ABS و دهها کنترلکننده دیگر تبادل داده دارد تا تمام عملکردها در یک چرخه منسجم به وقوع بپیوندند. در نهایت، BCM مسئول مدیریت مصرف برق خودرو نیز هست. هنگامیکه موتور خاموش است، این واحد با هوشمندی از فعالیتهای غیرضروری میکاهد تا از تخلیه زودهنگام باتری جلوگیری کند.
آثار مهم و مزایای استفاده از BCM خودرو
طراحی و بهکارگیری سامانه BCM در خودروهای مدرن مزایای فراوانی را هم برای خودروسازان و هم برای مالکان خودرو فراهم کرده است. یکی از آثار مهم استفاده از BCM خودرو، کاهش قابلتوجه حجم سیمکشی است. در گذشته هر سیستم برقی بهصورت مستقل عمل میکرد و برای ارتباط بین اجزا، صدها متر سیم لازم بود که وزن، پیچیدگی و احتمال خرابی را بالا میبرد. اما BCM نیاز به سیمکشی مستقیم میان اجزا را از بین میبرد.
افزایش دقت و هماهنگی میان سیستمها یکی دیگر از مزایای بارز این سامانه است. وقتی کنترل عملکردهای مختلف از جمله روشنایی، قفلها و برفپاککنها در یک واحد مرکزی مجتمع میشود، سرعت پاسخگویی بالاتر و خطاهای الکترونیکی کمتر خواهد بود. این یکپارچگی باعث میشود خودرو در شرایط مختلف عملکردی دقیقتر و ایمنتر داشته باشد.
علاوه بر این، BCM امکان توسعه تجهیزات رفاهی پیشرفته را فراهم ساخته است. قابلیتهایی نظیر روشنایی خودکار در هنگام تاریکی، قفلکردن هوشمند درها پس از حرکت، جمعشدن آینهها هنگام خاموشکردن خودرو و کنترل هماهنگ شیشهبالابرها از جمله ویژگیهایی هستند که بدون وجود این سامانه امکان اجرای هماهنگ نداشتند.
یکی از جنبههای مهم دیگر، سهولت در عیبیابی خودرو است. پیش از این، پیدا کردن ایراد در سیستمهای برقی زمانبر و پرهزینه بود، اما BCM خودرو با ثبت و ذخیره وضعیت عملکرد هر بخش، امکان مشاهده و تحلیل خطاها را از طریق دستگاه دیاگ فراهم میکند. این موضوع دسترسی کارشناسان فنی به منشأ مشکل را بسیار آسانتر کرده و هزینه و زمان تعمیرات را کاهش داده است.
در نهایت، بهرهگیری از BCM به کاهش هزینههای تولید خودرو نیز منجر میشود. با حذف تعداد زیاد رلهها، فیوزها و دستههای سیم پیچیده، ساختار الکتریکی خودرو سادهتر و کمهزینهتر میگردد.
علائم اختلال در عملکرد واحد BCM
خرابی یا اختلال در عملکرد واحد BCM معمولاً با نشانههای متنوعی در بخشهای مختلف خودرو همراه است، زیرا این قطعه به عنوان مرکز فرمان سیستمهای الکتریکی با بخشهای زیادی ارتباط مستقیم دارد. از نخستین علائم قابل توجه، بروز مشکل در عملکرد قفل مرکزی است. در چنین شرایطی ممکن است درها باز یا بسته نشوند، ریموت هیچ واکنشی نشان ندهد یا خودرو ناگهان قفل شود.
مشکلات مرتبط با سیستم روشنایی نیز بسیار رایج هستند. روشن نشدن چراغهای جلو یا عقب، خاموش و روشن شدن خودکار و بدون دلیل، یا باقی ماندن چراغها در حالت روشن حتی پس از خاموش کردن خودرو از نشانههای اختلال در مدار فرماندهی چراغها توسط BCM محسوب میشود.
در بخش تجهیزات رفاهی مانند شیشهبالابرها نیز مشکلاتی نظیر کند شدن حرکت، توقف ناگهانی در میانه مسیر یا عمل نکردن کامل کلیدها دیده میشود. این ناهماهنگی معمولاً ناشی از دریافت ناقص فرمانها از سوی BCM یا ضعف در ولتاژ خروجی آن است. از کار افتادن یا عملکرد غیرطبیعی برفپاککنها یکی دیگر از نشانههاست. در برخی موارد برفپاککن بدون فرمان راننده فعال میشود یا سرعت حرکت تیغهها ناگهان تغییر میکند.
- هرآنچه باید درباره قفل سیستم چهار چرخ محرک بدانیم
- آیا میتوان سنسور اکسیژن خودرو را تمیز کرد و چرا باید این کار را کرد؟

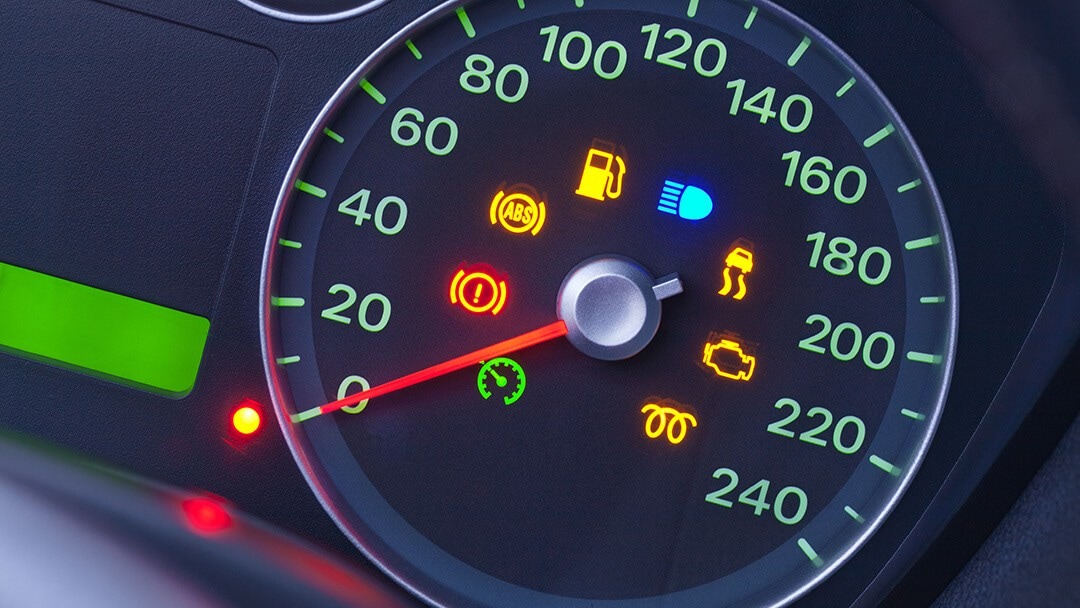

گاهی نیز چراغ چک یا اخطارهای مختلف روی صفحه کیلومتر روشن میشوند، در حالیکه هیچیک از اجزای مکانیکی دچار ایراد واقعی نیستند. این اتفاق زمانی رخ میدهد که BCM اطلاعات اشتباهی به واحد کنترل اصلی موتور (ECU) یا دیگر یونیتها مخابره کند، و سیستم به اشتباه خطا تشخیص دهد. اختلال در ارتباطات شبکه CAN نیز از علائم مهم خرابی این ماژول است. شبکه داخلی خودرو زمانی که BCM نتواند دادهها را بهدرستی ارسال یا دریافت کند، دچار وقفه میشود و عملکرد یونیتهایی چون ایربگ، ABS یا سیستم تهویه غیرقابلپیشبینی میگردد.
در نهایت، مشکلات مربوط به سیستم ضد سرقت یا ایموبلایزر هم میتواند نشانه آسیب BCM باشد. در چنین مواردی خودرو ممکن است روشن نشود، آلارم بیدلیل فعال گردد، یا سیستم ورود بدون کلید خطا دهد. البته مشاهده یکی از این نشانهها الزاماً به معنای خرابی کامل BCM نیست؛ اما زمانی که چند علامت همزمان ظاهر شوند، احتمال آسیب یا اختلال در این واحد مرکزی بهطور جدی افزایش مییابد.
علل خرابی واحد کنترل مرکزی بدنه
خرابی واحد کنترل مرکزی بدنه یا همان BCM معمولاً نتیجه ترکیبی از عوامل الکتریکی، مکانیکی و محیطی است که هر یک میتواند عملکرد این ماژول حساس را مختل کند. یکی از رایجترین علل، نوسانات شدید در سیستم برق خودرو و وقوع اتصال کوتاه است. زمانی که جریان بیش از حد از مدارها عبور کند یا یکی از خطوط تغذیه دچار اتصالی شود، اجزای حساس مدار منطقی BCM در معرض سوختن یا از کارافتادن قرار میگیرند.
عامل مهم دیگر نیز نفوذ رطوبت است. در صورتی که سیستم آببندی بدنه و نوارهای دور درها یا شیشهها دچار آسیب باشند، رطوبت بهتدریج به فضای داخلی و محل نصب BCM نفوذ میکند. همچنین شستوشوی غیراصولی موتور یا ورود آب میتواند باعث اکسید شدن پایههای اتصال و سوختن مدارهای داخلی شود.

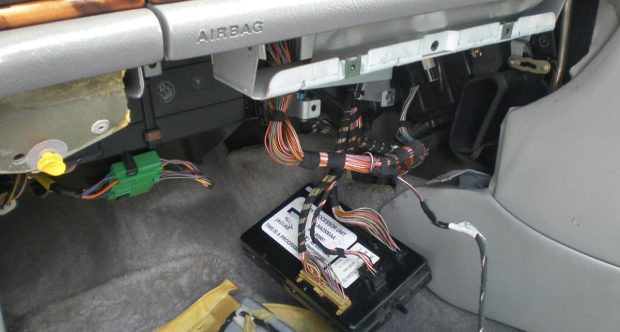

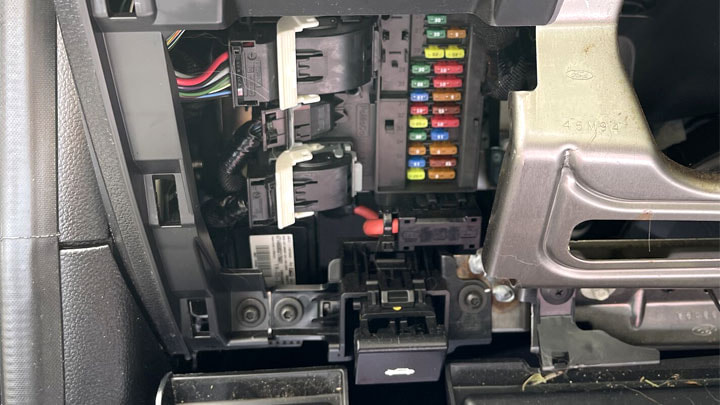

در خودروهایی که BCM در زیر داشبورد یا نزدیک ستون جلو قرار دارد، ضربات شدید ناشی از تصادف یا برخورد میتواند به بدنه و برد الکترونیکی آن آسیب مستقیم وارد کند. گاهی اوقات بر اثر جابهجایی یا تعمیرات غیرحرفهای نیز این واحد دچار شکستگی، قطع در سوکتها یا تغییر شکل در محل قرارگیری میشود.
ضعف لحیمکاری و فرسودگی اجزای داخلی نیز در خودروهای چند سال کارکرد بسیار متداول است. لرزشهای دائمی، گرمای بالا و تغییرات دمای محیط باعث ترکخوردگی در نقاط لحیم و قطع ارتباط میان تراشهها میشود. گاهی نیز در اثر تعویض نادرست باتری یا قطع و وصل ناگهانی برق خودرو، ضربه ولتاژی به مدارات حساس اعمال میشود که میتواند باعث از کار افتادن بخشی از تراشهها شود.
در نهایت، استفاده از تجهیزات جانبی غیراستاندارد مانند دزدگیرهای متفرقه، سیستمهای صوتی پرقدرت یا لامپهای فوقروشن به دلیل مصرف زیاد جریان معمولاً فشار بالایی را بر شبکه CAN و تغذیه برق وارد میکند. این فشار مداوم موجب گرم شدن مدارها و کاهش عمر مفید ماژول میشود. به طور کلی خرابی BCM به ندرت بدون علت رخ میدهد.
تعمیر ماژول BCM

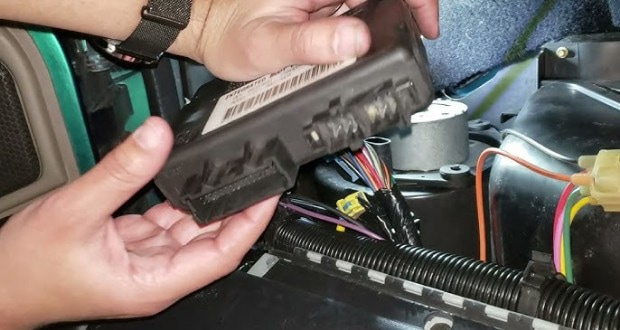

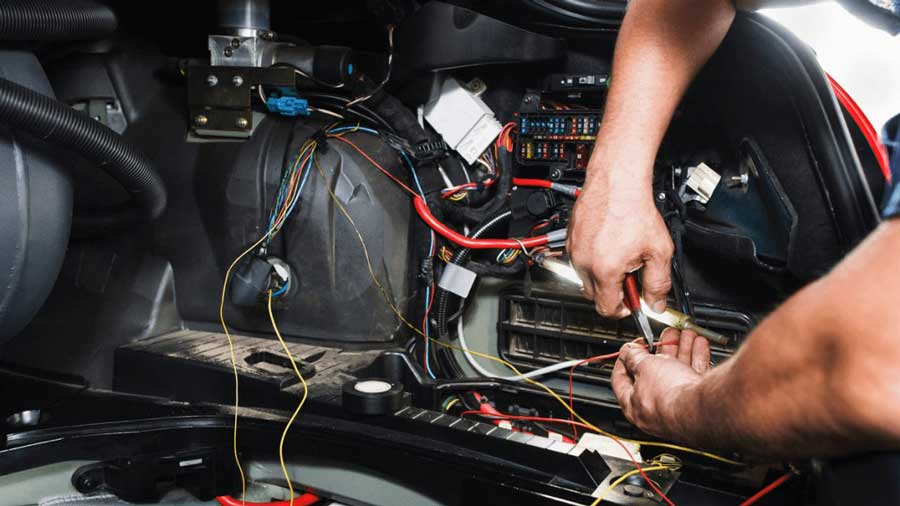

تعمیر واحد کنترل مرکزی بدنه یا BCM یکی از تخصصیترین و حساسترین فرآیندهای تعمیرات الکترونیکی خودرو است، زیرا این ماژول عملاً مغز ارتباطی سیستمهای برقی محسوب میشود و هر گونه خطا در آن میتواند عملکرد چندین بخش را همزمان مختل کند. برای انجام تعمیر صحیح، نخست باید کدهای خطا و گزارشهای عملکردی توسط دستگاه دیاگ پیشرفته خوانده و تحلیل شوند تا منشأ دقیق ایراد (اعم از ضعف ارتباطی، اختلال در تغذیه یا سوختگی قطعات داخلی) مشخص گردد.

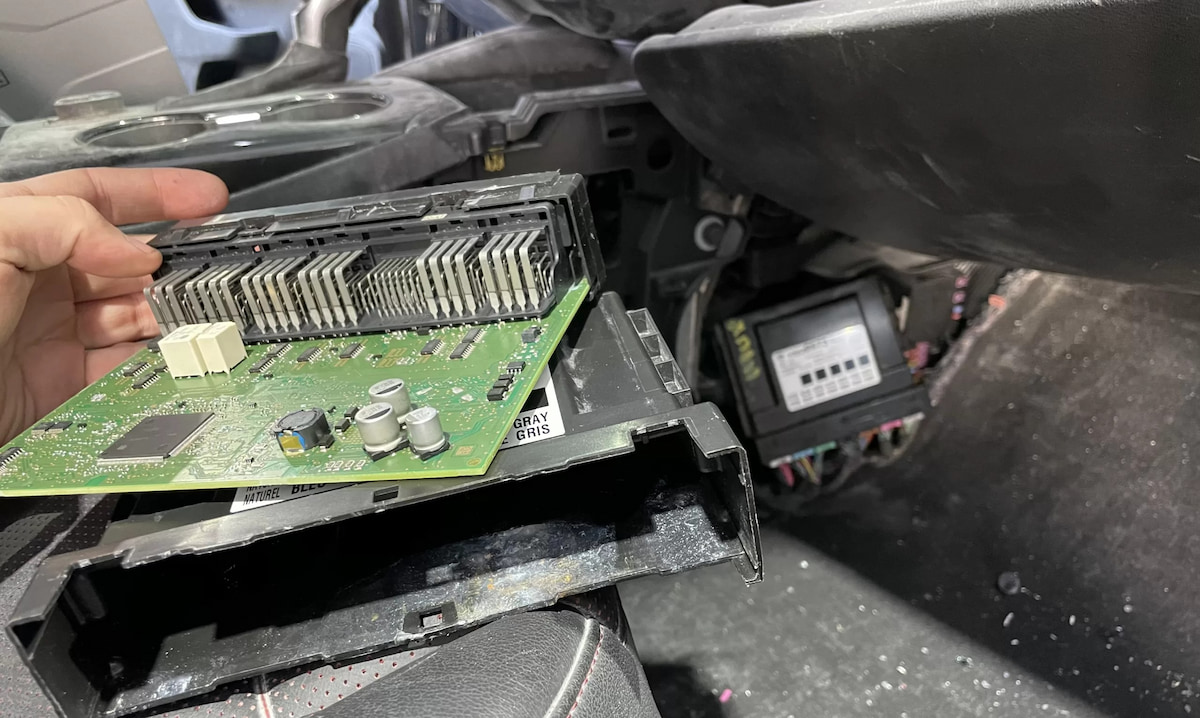

پس از مرحله تشخیص، برد الکترونیکی BCM مورد ارزیابی دقیق قرار میگیرد تا سلامت مسیرهای ارتباطی، ترانزیستورها و آیسیهای منطقی مورد بررسی قرار گیرد. در بسیاری از موارد، تعمیر شامل جایگزینی یا ترمیم آیسیهای آسیبدیده، بازسازی مسیرهای سوخته و انجام بالانس مجدد تراشهها است تا عملکرد مدار و زمانبندی سیگنالها بازیابی شود.
- معرفی سیستم تعلیق مک فرسون در خودروها
- تفاوت شمع گرم و سرد خودرو چیست؟ بررسی مزایا و معایب هر کدام
- رگولاتور فشار سوخت خودرو چیست و وقتی خراب میشود چه اتفاقی میافتد؟
تجربه و دانش فنی تعمیرکار در این مرحله اهمیت حیاتی دارد؛ زیرا حتی یک لحیمکاری اشتباه یا انتخاب قطعه غیراستاندارد میتواند به تخریب کامل مدار منجر شود. گاهی در آسیبهای شدید مانند سوختگی چندلایهای برد یا از کار افتادن پردازنده مرکزی، بازسازی ممکن نیست و تعویض کامل یونیت BCM راهحل منطقیتر و مطمئنتر خواهد بود. با این حال، تعمیرکاران حرفهای و مراکز تخصصی مجهز به ابزار عیبیابی دقیق و اتاقهای ضد الکتریسیته ساکن معمولاً قادرند BCM را با دقت بالا بازسازی و مجدداً کالیبره کنند.
جمعبندی نهایی
با پیشرفت روزافزون فناوری در خودروهای مدرن، وجود چنین ماژولهای الکترونیکی دیگر یک گزینه انتخابی نیست بلکه ضرورتی فنی برای هماهنگی میان سیستمهای متعدد است. BCM وظایف حیاتی از جمله کنترل روشنایی بیرونی و داخلی، قفل مرکزی، بالابر شیشهها، سیستم ضد سرقت و هماهنگی با یونیتهای دیگر مانند ECU را بر عهده دارد. در نتیجه آگاهی از نحوه عملکرد، علائم خرابی و دلایل آسیب آن میتواند از بروز هزینههای سنگین و آسیبهای زنجیرهای در سیستم برق خودرو جلوگیری کند.
استفاده از تجهیزات برقی استاندارد، نگهداری اصولی از سیستم برق، تعویض باتری با رعایت روش فنی و جلوگیری از نفوذ رطوبت از جمله عواملیاند که دوام و سلامت BCM را تضمین میکنند. در نهایت، BCM نشاندهنده نقطه عطفی در مسیر هوشمندسازی خودروهاست؛ این سامانهها با کاهش حجم سیمکشی، افزایش هماهنگی عملکرد و بالا بردن ایمنی، آینده اتصالات الکترونیکی خودرو را شکل میدهند. پیشبینی میشود با گسترش خودروهای هوشمند و الکتریکی، نقش BCM در مدیریت رفتارهای پیچیدهتر شبکهای حتی پررنگتر شود.
