حرکت مارپیچی موشکها در جریان پرتاب صرفاً جلوهای نمایشی نیست بلکه نشانهای از فناوری هدایت دقیق و مانورپذیری بالاست.
پدیده حرکتهای غیرخطی و نوسانی در موشکها که گاه به شکل مسیرهای زیگزاگی، مارپیچی یا تغییر جهتهای ناگهانی مشاهده میشود، یکی از جلوههای پیچیدهی دینامیک پرواز در مهندسی هوافضا و نظامی نوین است. این رفتار نهتنها نشانه نقص فنی نیست، بلکه حاصل تعامل دقیق میان سامانههای هدایت هوشمند، مدلهای آیرودینامیکی غیرخطی و پدیدههای کوپلینگ در احتراق سوخت است.
در واقع چنین نوساناتی بازتاب کنترل فعال پایداری و توانایی اصلاح مسیر در لحظه هستند. در ادامه این مطلب از اخبار نظامی به بررسی راز حرکت مارپیچی انواع موشکها و به خصوص مدلهای برتر فتاح و خیبرشکن ایرانی میپردازیم.
تحلیل آیرودینامیکی حرکت مارپیچی موشکها در پرواز هایپرسونیک
برای درک حرکت مارپیچی موشکها در پرواز، باید میان دو منشأ اصلی تمایز قائل شد: نخست، ناپایداریهای ناخواسته که از محدودیتهای مکانیکی، تغییر مرکز جرم و پدیدههای آیرودینامیکی پیچیده ناشی میشوند؛ و دوم مانورهای عمدی که بهصورت طراحیشده برای فریب سامانههای رهگیر، دشوارسازی پیشبینی مسیر و افزایش دقت در مرحله نهایی پرواز انجام میگیرند.
این پدیده از دید مهندسی ترکیبی ظریف از دینامیک پرواز، کنترل خودکار و جریانهای ناپایدار هواست. در تحلیل پایداری یک پرتابه، دو نقطه حیاتی شامل مرکز ثقل (CG) و مرکز فشار (CP) بیشترین اهمیت را دارند. مرکز ثقل نقطهای است که جرم کل موشک حول آن متعادل میشود و نقش مرجع برای تمام گشتاورهای وزنی دارد، در حالی که مرکز فشار اثر خالص نیروهای آیرودینامیکی را در خود متمرکز میکند. اصل اساسی طراحی بیان میکند که تا زمانیکه مرکز ثقل در جلوی مرکز فشار قرار داشته باشد، موشک از پایداری استاتیکی برخوردار است.
فاصله میان این دو، موسوم به حاشیه استاتیک، تعیینکننده توانایی موشک در بازگشت به تعادل و اصلاح زاویه حمله پس از اغتشاشات محیطی است. اگر این حاشیه بیش از حد کوچک باشد، هر اختلال جزئی مانند وزش باد یا تلاطم جو میتواند به نوسانات زاویهای تبدیل شود. در طول پرواز عامل دیگری که در ناپایداری نقش دارد، تغییر تدریجی مرکز ثقل بهدلیل سوختن پیشرانه است. در موشکهای سوخت جامد، نحوه سوختن سوخت ممکن است مرکز جرم را به سمت عقب جابجا کند.
وقتی این جابجایی موجب قرار گرفتن CG در پشت CP شود، موشک در آستانه ناپایداری کامل قرار میگیرد: مسیر پرواز بهصورت غیرقابلپیشبینی منحرف میشود، بدنه حول محور طولی میچرخد و حرکت آن از دید ناظر به شکل مارپیچهای نامنظم و گاه بیقاعده به نظر میرسد. در مقابل، برخی از سامانههای مدرن از حرکات مارپیچی کنترلشده بهطور عمدی بهره میگیرند تا الگوی پرواز غیرخطی ایجاد کرده و رادارها یا موشکهای رهگیر را دچار خطا در محاسبه مسیر کنند. به صورت کلی حرکت مارپیچی موشکها نشانگر دقت بالای سامانههای هدایت و بهینهسازی فنی در طراحی موشکهای نسل جدید است، نه نقص عملکرد.
- معرفی مشخصات و ویژگیهای موشک پدافندی صیاد 3 جی ایران
- بررسی ویژگیهای فنی موشکهای ارتقایافته ایران؛ افزایش برد و نقطهزنی در دریا
- اژدر فوق سریع نهنگ: آیا این سلاح ایران میتواند برتری دریایی آمریکا را به چالش بکشد؟
نقش سطوح کنترلی در تنظیم مرکز فشار و پایداری دینامیکی موشک
بالهها به عنوان مهمترین سطوح آیرودینامیکی موشک، نقش اساسی در تثبیت و کنترل مسیر پرواز یا حرکت مارپیچی موشکها ایفا میکنند. عملکرد اصلی آنها ایجاد نیروی بازگرداننده و هدایتکننده در برابر اغتشاشات جریان هواست تا موشک در محورهای غلت، گام و انحراف پایدار بماند. از نظر اصول طراحی، وظیفه بالهها این است که مرکز فشار (CP) را به سمت انتهای بدنه موشک منتقل کنند تا مرکز ثقل (CG) همیشه جلوتر از آن باقی بماند. این آرایش سبب ایجاد گشتاور اصلاحی میشود که موشک را پس از هر انحراف یا زاویه حمله غیرمنتظره، به وضعیت تعادل بازمیگرداند.
افزایش سطح بالهها یا انتقال آنها به قسمت انتهایی، هر دو سبب عقبرفتن CP و افزایش پایداری میشوند؛ اما به همان نسبت مانورپذیری کمتر میشود. در مقابل، بهرهگیری از کاناردها (بالههای کوچک نصبشده نزدیک دماغه) گرچه باعث افزایش چابکی و پاسخ سریعتر به فرمانهای کنترلی است، ولی CP را به جلو میکشد و حاشیه استاتیک را کاهش میدهد. نتیجه این تغییر، بروز ناپایداری بالقوه و احتمال نوسانات زاویهای شدید در جریان هواست که در برخی شرایط میتوانند کنترل موشک را بهطور کامل مختل کنند.
چالشهای طراحی موتور سوخت جامد
در موشکهای با سوخت جامد، پدیدهای مهم و گاه مخرب تحت عنوان ناپایداری احتراق رخ میدهد. این پدیده زمانی شکل میگیرد که نوسانات کوچک فشار در محفظه احتراق بهصورت خودتشدیدی عمل کرده و به امواج فشار با دامنه بالا تبدیل میشوند. عامل آغازگر ممکن است ناهمگونی در نرخ سوختن، هندسه نازل، یا بازخوردهای آکوستیکی بین موجهای حرارتی و جداره محفظه باشد.
در نتیجه، بدنه موشک دچار لرزشهای شدید و دورهای میشود؛ این لرزشها گاهی همزمان با نوسانات مسیر بوده و به حرکات نامنظم و کجومعوج در فاز شتابگیری منجر میگردند. مهندسان معمولاً از میراگرهای آکوستیکی، اصلاح هندسه محفظه و کنترل نرخ سوختن برای کاهش این اثرات استفاده میکنند.
تحول سامانههای هدایت در تثبیت مسیر موشکهای مدرن
حرکات زیگزاگی یا پیچشی در مسیر بسیاری از موشکها تنها نشانه نقص فنی نیستند، بلکه گاه حاصل عملکرد طبیعی و اصلاحی سیستم کنترل محسوب میشوند. سامانههای مدرن از حلقههای بازخورد استفاده میکنند تا دادههای لحظهای از سنسورهای شتابسنج، ژیروسکوپ و واحدهای موقعیتیاب را با مسیر مطلوب مقایسه کنند و اختلافها را به صورت پیوسته اصلاح نمایند.
اگر پارامترهای کنترل مانند ضرایب PID بهدرستی تنظیم نشده باشند، این اصلاحهای پیاپی ممکن است نوسانات زاویهای ایجاد کند و در دید بیرونی به صورت حرکتهای زیگزاگی ظاهر شود. در نسلهای جدید، سیستمهای هدایت تطبیقی و فیلترهای کالمن پیشرفته برای خنثیسازی این نوسانات بهکار گرفته میشوند.
- تحلیلگران غربی: ایران در آستانه دستیابی به موشکهای قارهپیما است
- ادعای رسانه عبری: چین موشکهای بالستیک دانگ فنگ 17 را به ایران داده است
- موشک خرمشهر 4 با سرعت 16 ماخ و سرجنگی 1.5 تنی: پیام جدید دکترین آفندی ایران
فناوری مانورپذیری در موشکهای ورود مجدد (MaRV)
در تضاد با ناپایداریهای ناخواسته، نوعی از حرکات غیرخطی در مسیر موشک بهصورت عمدی طراحی میشوند تا به عنوان الگوی فرار عمل کنند. این فناوری در موشکهای بالستیک مدرن، بهویژه در مرحله ورود مجدد اهمیت کلیدی دارد و با عنوان وسایل ورود مجدد مانورپذیر (MaRV) و در سرعتهای مافوقصوتتر، وسایل گلاید فوقدیررس (HGV) شناخته میشود.
موشکهای کلاسیک مسیر پارابولیک و قابل پیشبینی دارند، که همین ویژگی آنها را هدفی آسان برای سامانههای رهگیر میسازد. در مقابل، MaRVها با ایجاد ناپیوستگیهای کنترلشده در مسیر پرواز، رادارها و الگوریتمهای پیشبینی مسیر را سردرگم میکنند. دو روش رایج در این فناوری عبارتاند از:
- عدم تقارن آیرودینامیکی (مثال Mk.500): دماغه موشک به صورت جزئی و حسابشده خمیده طراحی میشود تا نیروی لیفت در جهت خاصی تولید کند. موشک با چرخش مداوم به دور محور طولی خود جهت این لیفت را تغییر داده و در نتیجه، در مسیر مارپیچی یا شبهتصادفی حرکت میکند. این تغییرات باعث دشواری در مدلسازی مسیر توسط سامانههای پدافندی میشود.
- بالههای کنترلی فعال (مانند AMaRV): در این نوع، فلپهای آیرودینامیکی کوچک در دم یا بدنه وجود دارند که بهصورت هماهنگ یا نامتقارن باز و بسته میشوند. باز شدن متقارن باعث ایجاد حرکت (سرازیر یا سربالایی)، و باز شدن نامتقارن باعث ایجاد حرکت رول میشود. ترکیب این حرکات موشک را بهصورت زیگزاگی یا موجی در جو حرکت میدهد.
تحلیلهای اخیر بر روی موشک خیبرشکن و فتاح نشان دادهاند که این سامانهها دارای ویژگیهایی مشابه MaRV بوده و از رفتارهای “کجومعوج عمدی” در فاز نهایی پرواز بهره میگیرند.

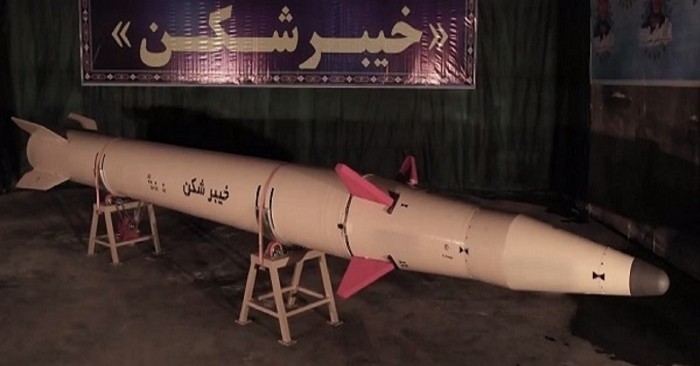

ویژگیهای آیرودینامیکی و عملکرد پروازی موشک خیبرشکن
موشک خیبرشکن از سرجنگی با طراحی سهمخروطی بهره میبرد که بهصورت تدریجی زاویه حمله و مقاومت آیرودینامیکی را در سرعتهای هایپرسونیک کاهش میدهد. این شکل، هم در جداسازی لایههای جریان ضربهای و هم در پایداری پروازی در ارتفاعات بالا نقش کلیدی دارد. خیبرشکن قادر است در نسبتهای حرارتی بالا پایداری دینامیکی خود را حفظ کند. در عین حال، این موشک مجهز به بالکهای کوچک کنترلی در بخش انتهایی است.
گرچه اندازه آنها بهگونهای است که تأثیر اندکی بر پایداری کلی دارند، اما در فاز نهایی و زمانی که موشک وارد لایههای متراکم جو میشود، بالکها نقش حیاتی در اجرای مانورهای سریع ایفا میکنند. این مانورها اغلب به صورت حرکات زیگزاگ یا جستوجوگرانه دیده میشوند و هدفشان اخلال در سامانههای رهگیری دشمن است. در این لحظه از پرواز، موشک با تغییر مکرر جهت در محور الگوی پیشبینی مسیر را برای رادار و رایانههای رهگیر مختل میکند.

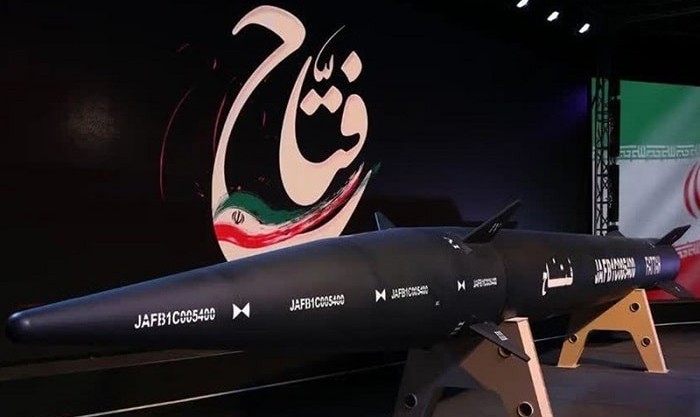

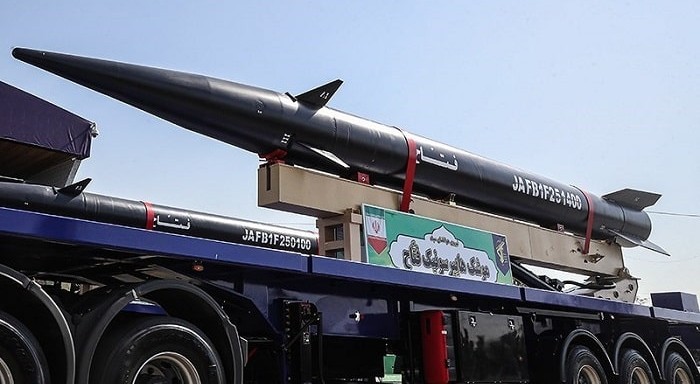

تحول فناوری در موشکهای فتاح-۱ و فتاح-۲
مدلهای پیشرفتهتر یعنی فتاح-۱ و فتاح-۲ گامی فراتر از خیبرشکن برداشتهاند. موشک فتاح از پیشرانههای سوخت جامد با هندسه کروی بهره میبرند که درون سرجنگی قرار دارند و مجهز به نازلهای متحرک هستند. برخلاف موشکهای معمولی که پس از پایان احتراق در فاز بالستیک صرفاً از بالهها برای اصلاح مسیر استفاده میکنند، فتاحها میتوانند با استفاده از کنترل بردار رانش مسیر لحظهای خود را حتی در خارج از جو تغییر دهند.
این ویژگی باعث میشود سرجنگی در فاز میانی و نهایی صورت فعال و دینامیکی مسیر خود را بازپیکربندی کند. مسیر پروازی از یک منحنی ساده بالستیکی به شکل محاسبهناپذیر و «کجومعوج» تبدیل میشود که شامل انحرافات سینوسی و حرکات شبهمارپیچی است. چنین رفتار پیچیدهای نه تنها قابلیت پیشبینی مسیر توسط سامانههای رهگیر را از بین میبرد، بلکه موجب میشود زمان واکنش آنها بهطور میانگین به کمتر از سه ثانیه کاهش یابد.
- چین به فناوری شلیک رگباری موشکهای هایپرسونیک ارزانقیمت دست پیدا کرد
- وبسایت تحلیلی ۱۹۴۵: موشکهای ایرانی توان غرق کردن ناو جرالد فورد آمریکا را دارند!
- معامله محرمانه ۵۰۰ میلیون یورویی تهران و مسکو برای خرید هزاران موشک دوشپرتاب پیشرفته
هوشمندسازی مسیر پرواز با هوش مصنوعی و یادگیری تقویتی
گام بعدی در تکامل سامانههای پرتابی، ورود هوش مصنوعی و بهطور خاص یادگیری تقویتشده در کنترل مسیر پرواز است. در سامانههای کلاسیک، مسیر حرکت موشک بر اساس دادههای از پیش تعریفشده طراحی میشود، اما در نسل جدید مسیر بهصورت زنده و بر اساس شرایط لحظهای میدان نبرد تغییر میکند.
در این مدلها، الگوریتمهای یادگیری از طریق حلقههای فیدبک سریع، وضعیت فعلی موشک و رفتار سامانههای پدافندی دشمن را ارزیابی میکنند، سپس در هر دوره زمانی چند میلیثانیهای، بهترین بردار رانش یا زاویه مانور را برای حداکثر احتمال بقا انتخاب میکنند. بهعبارتی، موشک بهصورت هوشمند میآموزد که چگونه از هر اقدام دشمن برای رهگیری پاسخ مناسب تولید کند. در چنین سامانههایی، حرکات ظاهراً بینظم مارپیچی یا زیگزاگی در واقع الگوهای هندسی فوقپیچیدهای هستند که از چندین مدل فیزیکی و آماری بهینهسازی میشوند.
