سازه چادری و پارچهای طی سالهای اخیر به یکی از گزینههای محبوب برای پوشش فضاهای باز و نیمهباز تبدیل شدهاند. وزن نسبتاً کم، سرعت اجرای مناسب، قابلیت ایجاد فرمهای متنوع و امکان پوشش دهانههای بزرگ، باعث شده است این سازهها در پارکینگها، محوطه رستورانها، مجموعههای ورزشی، مراکز تجاری، فضاهای نمایشگاهی، مدارس، ویلاها و پروژههای گردشگری استفاده شوند.
بااینحال، هنگام انتخاب سازه چادری معمولاً با اصطلاحاتی مانند سازه کششی، خیمهای، قوسی و مخروطی روبهرو میشویم. این نامها ممکن است در نگاه اول به چند سیستم کاملاً مجزا اشاره داشته باشند، اما از نظر فنی همیشه چنین نیست.
درواقع، «سازه کششی» بیشتر به نحوه عملکرد سازه و انتقال نیروها اشاره دارد؛ درحالیکه خیمهای، قوسی و مخروطی معمولاً فرم هندسی و ظاهر نهایی سازه را توصیف میکنند. بنابراین یک سازه خیمهای یا مخروطی نیز میتواند با استفاده از غشای پارچهای کششی طراحی شود.
شناخت تفاوتهای این فرمها به کارفرما کمک میکند گزینهای متناسب با ابعاد فضا، شرایط اقلیمی، کاربری پروژه، بودجه و سبک معماری انتخاب کند.
سازه چادری کششی چیست؟
سازه چادری کششی یا سازه غشایی، سیستمی است که در آن پارچه معماری تحت کشش کنترلشده قرار میگیرد و به کمک ستونها، کابلها، اتصالات و نقاط مهار، فرم پایدار خود را حفظ میکند.
برخلاف سقفهای معمول که بخش اصلی نیروها را از طریق تیرها و اعضای فشاری منتقل میکنند، در سازه پارچهای بخش مهمی از بارها از طریق کشش موجود در غشا و کابلها منتقل میشود. به همین دلیل، طراحی فرم و نحوه کشش پارچه در عملکرد نهایی سازه اهمیت زیادی دارد.
سازههای کششی معمولاً دارای فرمهای منحنی و چندجهته هستند. این انحنا فقط جنبه زیبایی ندارد؛ بلکه میتواند به پایداری سازه، انتقال مناسب بارهای باد و برف و جلوگیری از تجمع آب باران کمک کند.
مزایای سازه کششی
- امکان طراحی فرمهای معماری متنوع
- وزن کمتر نسبت به بسیاری از سقفهای سنتی
- قابلیت پوشش دهانههای نسبتاً بزرگ
- سرعت مناسب ساخت و نصب
- کاهش تعداد ستونهای میانی در برخی پروژهها
- امکان عبور کنترلشده نور طبیعی
- قابلیت طراحی متناسب با معماری پروژه
محدودیتهای سازه کششی
سازه کششی باید بر اساس محاسبات مهندسی، شرایط باد، بارش برف، بارندگی، جهت تابش خورشید و محل اجرای پروژه طراحی شود. اجرای یک فرم زیبا بدون تحلیل سازهای مناسب میتواند باعث ایجاد چینخوردگی، تجمع آب، لرزش پارچه یا فشار بیش از اندازه بر اتصالات شود.
سازه چادری خیمهای چیست؟
سازه چادری خیمهای یکی از شناختهشدهترین فرمهای سازه پارچهای است. در این مدل معمولاً یک یا چند نقطه مرتفع در مرکز یا بخشهای مشخص سازه وجود دارد و سطح پارچه از این نقاط به سمت لبهها و نقاط مهار کشیده میشود.
فرم خیمهای از نظر ظاهری به چادرهای سنتی شباهت دارد، اما نمونههای مهندسیشده آن با استفاده از پارچههای معماری، ستونهای فلزی، کابلها و اتصالات محاسبهشده اجرا میشوند.
این سازهها میتوانند بهصورت تکواحدی یا مدولار طراحی شوند. در پروژههای بزرگتر، چند فرم خیمهای در کنار هم قرار میگیرند تا سطح وسیعتری را پوشش دهند.
کاربردهای سازه خیمهای
سازههای خیمهای برای پوشش فضاهای زیر مناسب هستند:
- محوطه تالارها و باغها
- فضاهای نمایشگاهی
- محل برگزاری مراسم و رویدادها
- حیاط مدارس و دانشگاهها
- محوطه مجتمعهای تجاری
- فضای باز رستورانها و کافهها
- استراحتگاهها و مجموعههای گردشگری
مزایای سازه خیمهای
مهمترین مزیت این فرم، ظاهر شاخص و قابلتشخیص آن است. ارتفاع مرکزی سازه میتواند حس وسعت بیشتری ایجاد کند و امکان تخلیه آب باران را نیز بهبود دهد.
در پروژههایی که هویت بصری و دیدهشدن سازه اهمیت دارد، فرم خیمهای معمولاً گزینه جذابی محسوب میشود. همچنین میتوان چند خیمه را با نظم هندسی در کنار یکدیگر اجرا کرد.
محدودیتهای سازه خیمهای
وجود ستون یا دکل مرتفع در بخش مرکزی یا اطراف سازه ممکن است در برخی پلانها محدودیت ایجاد کند. ارتفاع زیاد نقاط اوج نیز باید با شرایط باد منطقه هماهنگ باشد. به همین دلیل، ابعاد و ارتفاع فرم خیمهای نباید صرفاً بر اساس ظاهر انتخاب شود.
سازه چادری قوسی چیست؟
در سازه چادری قوسی، پارچه روی یک یا چند قاب یا عضو قوسی قرار میگیرد و فرم کلی سقف حالت منحنی و پیوسته دارد. این مدل معمولاً نسبت به فرمهای خیمهای، ظاهر منظمتر و خطیتری ایجاد میکند.
سازه قوسی برای فضاهای مستطیلی، مسیرهای عبوری، ورودی ساختمان، پارکینگ و محیطهایی که طول آنها بیشتر از عرض است، انتخاب مناسبی محسوب میشود.
در برخی پروژهها، اسکلت قوسی نقش اصلی در نگهداری سقف دارد و پارچه بهعنوان پوشش روی آن کشیده میشود. در پروژههای دیگر، هندسه قوس با کشش غشا و کابلها ترکیب میشود. بنابراین میزان کششیبودن سیستم باید بر اساس جزئیات طراحی هر پروژه بررسی شود.
کاربردهای سازه قوسی
- پارکینگ خودرو
- ورودی ساختمانها و مجموعهها
- مسیرهای پیادهروی
- جایگاه تماشاگران
- زمینهای ورزشی
- سکوهای انتظار
- پوشش فضاهای طولی
- محوطه کارخانهها و مراکز صنعتی
مزایای سازه قوسی
فرم قوسی معمولاً با بسیاری از سبکهای معماری هماهنگ است و میتوان آن را در طولهای مختلف تکرار کرد. همچنین شیب منحنی سقف میتواند به هدایت آب باران کمک کند.
این مدل برای پروژههایی که به پوششی منظم، ساده و کاربردی نیاز دارند، انتخاب مناسبی است. سازههای قوسی در مقایسه با برخی فرمهای آزاد، معمولاً امکان هماهنگی بیشتری با پلانهای مستطیلی دارند.
محدودیتهای سازه قوسی
اگر شیب یا انحنای قوس بهدرستی طراحی نشود، ممکن است آب یا برف در بعضی قسمتهای سقف تجمع پیدا کند. همچنین افزایش دهانه یا طول سازه میتواند به تقویت بیشتر اسکلت و افزایش هزینه ساخت منجر شود.
سازه چادری مخروطی چیست؟
سازه مخروطی معمولاً دارای یک نقطه مرتفع مرکزی و لبههایی در ارتفاع پایینتر است. پارچه از رأس به سمت محیط پیرامونی کشیده میشود و فرمی شبیه مخروط یا چتر ایجاد میکند.
از نظر ظاهری، سازه مخروطی به فرم خیمهای نزدیک است و در بازار این دو اصطلاح گاهی بهجای یکدیگر استفاده میشوند. تفاوت آنها بیشتر به شکل دقیق هندسی، نحوه قرارگیری ستون، تعداد نقاط مهار و طراحی لبهها مربوط میشود.
سازه مخروطی میتواند دارای یک ستون مرکزی باشد یا به شکلی طراحی شود که ستون اصلی در پیرامون قرار گیرد و فضای زیر سقف آزادتر باقی بماند.
کاربردهای سازه مخروطی
- آلاچیق و فضای استراحت
- محوطه ویلا و باغ
- فضای باز کافه و رستوران
- محل انتظار مراجعهکنندگان
- محوطه استخر
- پارکها و فضاهای شهری
- ورودی مجموعهها
- غرفههای نمایشگاهی
مزایای سازه مخروطی
این فرم از نظر بصری جذاب است و حتی در ابعاد کوچک نیز میتواند به نقطه شاخص محوطه تبدیل شود. شیب مناسب از رأس به اطراف، خروج آب باران را آسانتر میکند.
همچنین امکان اجرای چند سازه مخروطی در کنار یکدیگر وجود دارد. این روش برای پوشش تدریجی محوطه یا ایجاد چند فضای مستقل مناسب است.
محدودیتهای سازه مخروطی
در مدلهایی که ستون در مرکز قرار میگیرد، بخشی از فضای قابلاستفاده اشغال میشود. همچنین فرم مخروطی برای پوشش برخی پلانهای کشیده یا نامنظم مناسب نیست و ممکن است به اجرای چند واحد جداگانه نیاز داشته باشد.

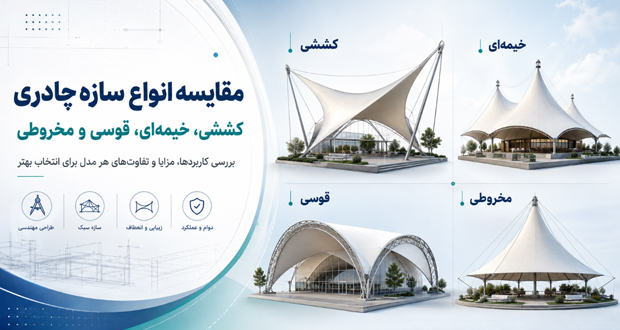

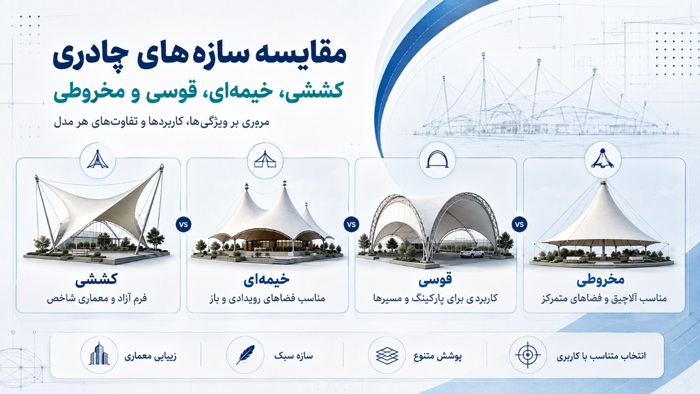

مقایسه سازههای کششی، خیمهای، قوسی و مخروطی
| نوع سازه | ویژگی اصلی | کاربری مناسب | مزیت مهم | محدودیت احتمالی |
|---|---|---|---|---|
| کششی | عملکرد بر پایه کشش غشا و کابل | پروژههای معماری و دهانههای متنوع | آزادی زیاد در طراحی فرم | نیاز به طراحی و محاسبات تخصصی |
| خیمهای | یک یا چند نقطه مرتفع و فرم شاخص | مراسم، تالار، محوطه تجاری و گردشگری | ظاهر معماری چشمگیر | حساسیت ارتفاع و فرم به نیروی باد |
| قوسی | سقف منحنی و خطی | پارکینگ، مسیر، ورودی و فضای ورزشی | مناسب پلانهای مستطیلی و طولی | وابستگی به طراحی صحیح شیب و اسکلت |
| مخروطی | رأس مرکزی و کشش به سمت پیرامون | آلاچیق، کافه، ویلا و فضای شهری | ظاهر زیبا و تخلیه مناسب آب | اشغال فضا توسط ستون مرکزی در بعضی مدلها |
کدام سازه چادری برای پروژه مناسبتر است؟
انتخاب فرم سازه نباید فقط بر اساس تصویر یا ظاهر آن انجام شود. پیش از تصمیمگیری باید چند عامل اصلی بررسی شود.
نوع کاربری
برای پارکینگها و مسیرهای طولی، فرم قوسی معمولاً کاربردیتر است. برای تالارها، فضاهای رویدادی و محوطههای شاخص، فرم خیمهای میتواند جذابتر باشد. سازههای مخروطی نیز برای آلاچیقها، کافهها و فضاهای استراحت گزینه مناسبی هستند.
در پروژههایی با معماری خاص یا پلان نامنظم، طراحی یک سازه کششی اختصاصی ممکن است نتیجه بهتری ایجاد کند.
ابعاد و شکل زمین
فرم قوسی با زمینهای مستطیلی سازگاری بیشتری دارد. فرم مخروطی برای پوشش یک محدوده متمرکز مناسب است و فرمهای خیمهای یا کششی میتوانند برای فضاهای وسیعتر و ترکیب چند دهانه استفاده شوند.
شرایط آبوهوایی
شدت و جهت باد، میزان بارندگی، احتمال بارش برف، دمای هوا و تابش خورشید در طراحی سازه اثرگذار هستند. برای مثال، در مناطق پربارش باید شیب، مسیر تخلیه آب و جزئیات آببندی با دقت بیشتری طراحی شوند.
در مناطق برفگیر نیز انتخاب فرم باید بر اساس محاسبات بار برف انجام شود و نباید صرفاً به شیب ظاهری سقف اکتفا کرد.
نوع پارچه
پارچههای مورد استفاده در سازههای چادری از نظر وزن، مقاومت کششی، میزان عبور نور، مقاومت در برابر اشعه فرابنفش، طول عمر و قابلیت شستوشو متفاوت هستند.
پارچههای پلیاستر با پوشش PVC و لایه محافظ PVDF از گزینههای متداول محسوب میشوند. برای بعضی پروژههای خاص نیز ممکن است از غشاهای PTFE یا متریالهای پیشرفتهتر استفاده شود. نوع پارچه باید متناسب با بودجه، عمر مورد انتظار و شرایط محیطی انتخاب شود.
بودجه پروژه
قیمت سازه چادری فقط به متراژ پارچه وابسته نیست. میزان فولاد مصرفی، نوع اتصالات، تعداد ستونها، پیچیدگی فرم، نوع پارچه، شرایط نصب، ارتفاع سازه و نیاز به تجهیزات جانبی بر هزینه نهایی اثر میگذارند.
گاهی یک فرم ساده و بهینه، از نظر هزینه و عملکرد نتیجه بهتری نسبت به یک طرح پیچیده ایجاد میکند.
اهمیت طراحی مهندسی در سازههای پارچهای
سازه چادری یک سایبان پارچهای ساده نیست. این سازه باید بتواند نیروهای ناشی از باد، بارندگی، برف، تغییرات دما و کشش اولیه پارچه را تحمل کند.
طراحی اصولی معمولاً شامل بررسی هندسه سازه، تحلیل بارها، تعیین کشش اولیه غشا، طراحی اسکلت فلزی، کابلها، صفحات اتصال، فونداسیون و سیستم هدایت آب است.
همچنین الگوسازی و برش پارچه باید با دقت انجام شود. کوچکترین خطا در ابعاد قطعات یا محل اتصال آنها میتواند باعث ایجاد چین، افتادگی یا توزیع نامناسب تنش شود.
به همین دلیل، اجرای سازههای پارچهای باید به مجموعهای سپرده شود که علاوه بر ساخت و نصب، توانایی طراحی معماری و محاسبات سازهای را نیز داشته باشد.
جمعبندی
سازههای کششی، خیمهای، قوسی و مخروطی هرکدام ویژگیها و کاربردهای خاص خود را دارند. سازه کششی امکان ایجاد فرمهای متنوع و معماری را فراهم میکند، سازه خیمهای برای ایجاد ظاهری شاخص و پوشش فضاهای رویدادی مناسب است، سازه قوسی در پلانهای طولی و کاربردهایی مانند پارکینگ عملکرد خوبی دارد و سازه مخروطی نیز برای فضاهای متمرکز مانند آلاچیق، کافه و محوطه ویلا انتخاب جذابی محسوب میشود.
بااینحال، بهترین مدل سازه چادری مدلی نیست که فقط ظاهر زیباتری داشته باشد؛ بلکه باید با کاربری فضا، شرایط اقلیمی، ابعاد پروژه، بودجه و الزامات فنی هماهنگ باشد.
بررسی محل پروژه و تهیه طرح اولیه پیش از اعلام قیمت، کمک میکند فرم سازه، نوع پارچه، تعداد ستونها و جزئیات اجرایی بهدرستی انتخاب شوند. یک سازه چادری مهندسیشده میتواند علاوه بر ایجاد سایه و محافظت در برابر شرایط جوی، به یکی از عناصر شاخص معماری پروژه تبدیل شود.
