با توجه به اهمیت میل گاردان در سیستم انتقال قدرت خودرو، شناخت دقیق کارکرد، انواع مختلف آن و نشانههای خرابی احتمالی، امری ضروری است.
میل گاردان از اجزای حیاتی سیستم انتقال قدرت خودرو است که وظیفه انتقال گشتاور تولیدشده توسط موتور را از طریق گیربکس به دیفرانسیل و سپس به چرخهای محرک بر عهده دارد. این قطعه بهویژه در خودروهای دیفرانسیل عقب، شاسی بلندها و وسایل نقلیه سنگین که فاصله بیشتری میان گیربکس و محور محرک دارند، نقش پررنگتری ایفا میکند.
عملکرد صحیح و بالانس بودن این قطعه تأثیر مستقیمی بر کاهش لرزش، افزایش دوام قطعات انتقال قدرت و بهبود کیفیت رانندگی دارد. با توجه به اهمیت بالای میل گاردان در ایمنی و کارایی خودرو، آشنایی با انواع و نشانههای خرابی آن برای هر رانندهای ضروری است. در این بخش از اخبار خودرو به بررسی کامل این قطعه مکانیکی میپردازیم.
معرفی میل گاردان و نقش آن در سیستم انتقال قدرت خودرو

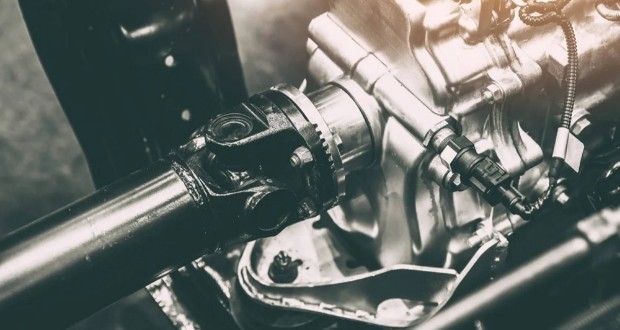

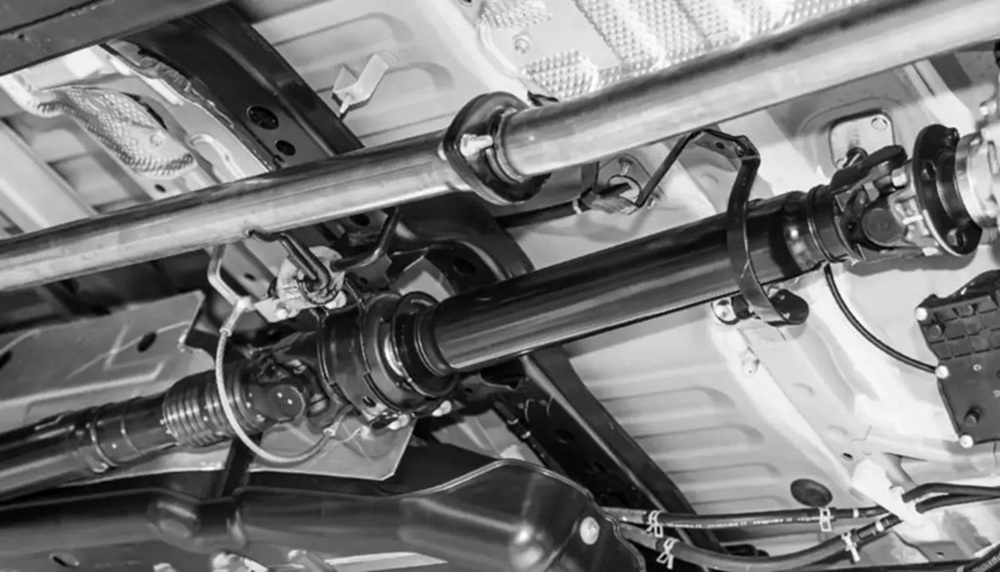

میل گاردان خودرو (Driveshaft) یکی از اجزای حیاتی در سیستم انتقال قدرت است که وظیفه انتقال گشتاور چرخشی موتور، پس از پردازش توسط گیربکس به سمت دیفرانسیل را بر عهده دارد. این انتقال قدرت، در نهایت منجر به حرکت چرخهای محرک خودرو میشود. میل گاردان معمولاً از لولههای مقاوم فولادی یا آلیاژهای آلومینیوم ساخته شده و در دو انتهای خود مجهز به مفصلهای یونیورسال یا همان چهارشاخ گاردان است.

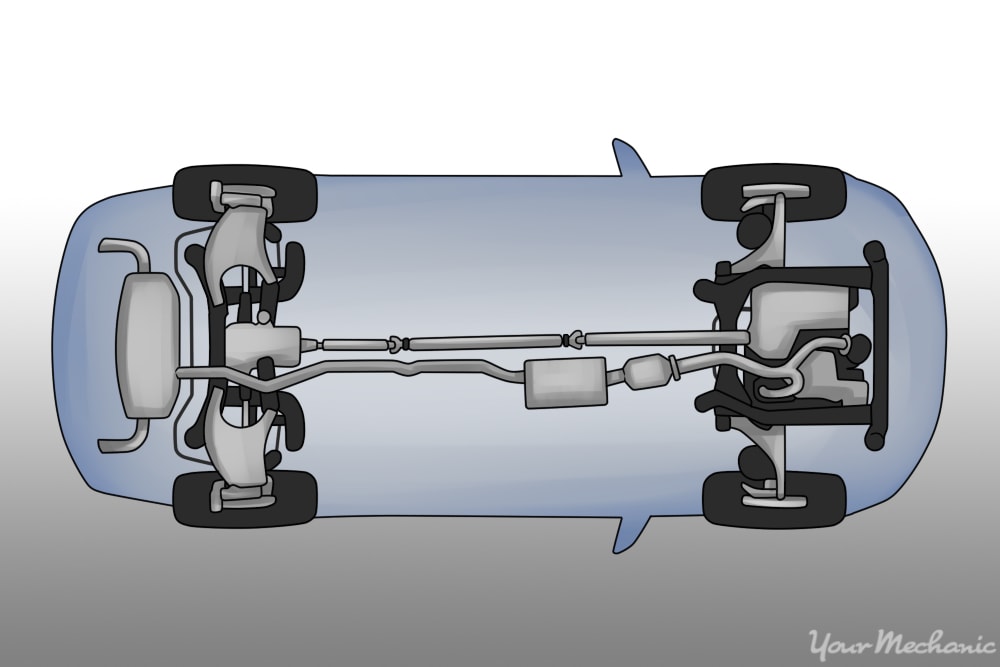

این مفصلها اجازه میدهند تا میل گاردان بتواند نیروی چرخشی را حتی در زوایای متغیر و همزمان با حرکت سیستم تعلیق خودرو منتقل کند. اهمیت این قطعه در خودروهای دیفرانسیل عقب (RWD) و چهار چرخ محرک (AWD/4WD) بسیار زیاد است، زیرا در این پیکربندیها، گیربکس و دیفرانسیل در یک خط مستقیم قرار ندارند و میلگاردان به عنوان یک رابط انعطافپذیر عمل میکند.
در خودروهای سنگین، وانتها و شاسی بلندها که نیاز به انتقال گشتاور بالا دارند، میل گاردان نقش محوریتری ایفا میکند. در مقابل، خودروهای دیفرانسیل جلو (FWD) معمولاً از سیستمهای انتقال قدرت متفاوتی بهره میبرند و فاقد میلگاردان به شکل سنتی هستند. نبود یا خرابی این قطعه میتواند مستقیماً حرکت خودرو و ایمنی رانندگی را مختل کند و حتی باعث از کار افتادن کامل سیستم انتقال نیرو شود.
- آیا پایین نگه داشتن دور موتور به دوام بیشتر خودرو کمک میکند؟
- فنون رانندگی یا اشتباه مکانیکی؟ بررسی پیامدهای نیمکلاچ کردن خودرو
- آیا زمان تعویض لنت ترمز فقط به کارکرد خودرو بستگی دارد؟
ساختار و اجزای تشکیلدهنده میل گاردان
ساختار فنی میل گاردان خودرو شامل چندین بخش کلیدی است که هرکدام نقش مهمی در عملکرد صحیح آن دارند. بدنه اصلی که معمولاً یک لوله با قطر ۵ تا ۸ سانتیمتر و طولی بین ۱ تا ۱.۵ متر بسته به ابعاد خودرو است، وظیفه انتقال گشتاور را دارد و باید از استحکام و تعادل بالایی برخوردار باشد تا از ایجاد لرزش یا خمشدگی در سرعتهای بالا جلوگیری شود. این لوله معمولاً تحت عملیات بالانس دقیق کارخانهای قرار میگیرد تا مرکز جرم آن کاملاً یکنواخت باشد.

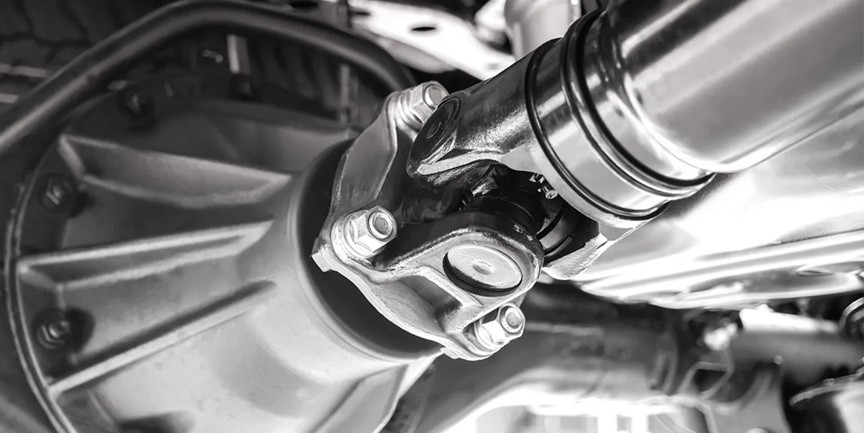

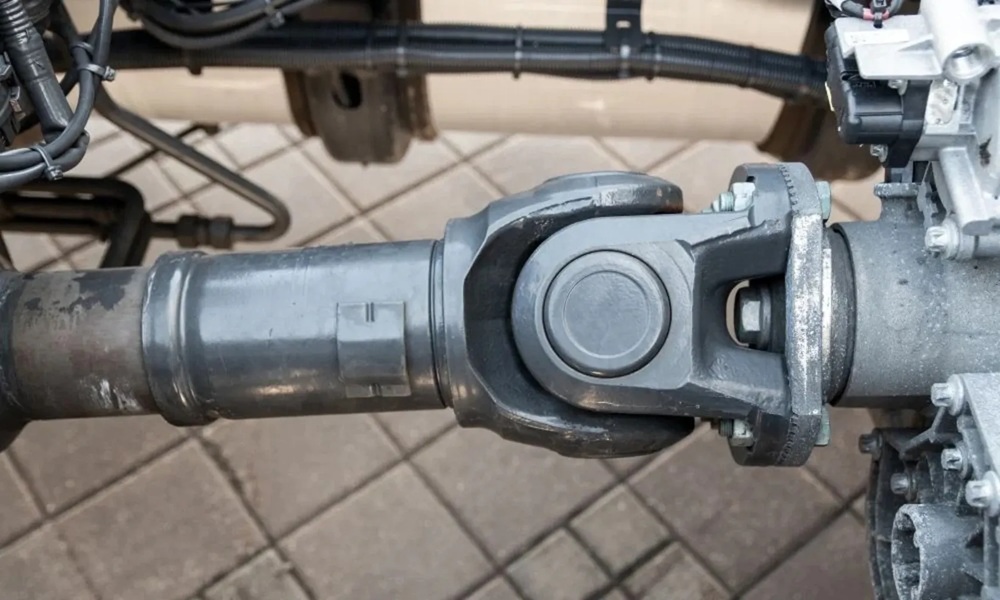

چهارشاخ گاردان یا مفصل یونیورسال که در دو انتهای میل گاردان قرار دارد، مجموعهای از چهار پایه فلزی است که با قابلیت زاویهپذیری تا حدود ۳۰ درجه، امکان انتقال قدرت در زوایای مختلف را فراهم میکند و در برابر گشتاور مشخصی مقاومت دارد. اتصال کشویی یا هزارخار، بخشی است که با شیارهای لغزشی خود امکان تغییر طول میلگاردان را در اثر انبساط حرارتی یا حرکات سیستم تعلیق جبران کرده و از وارد آمدن تنشهای ناخواسته جلوگیری میکند.

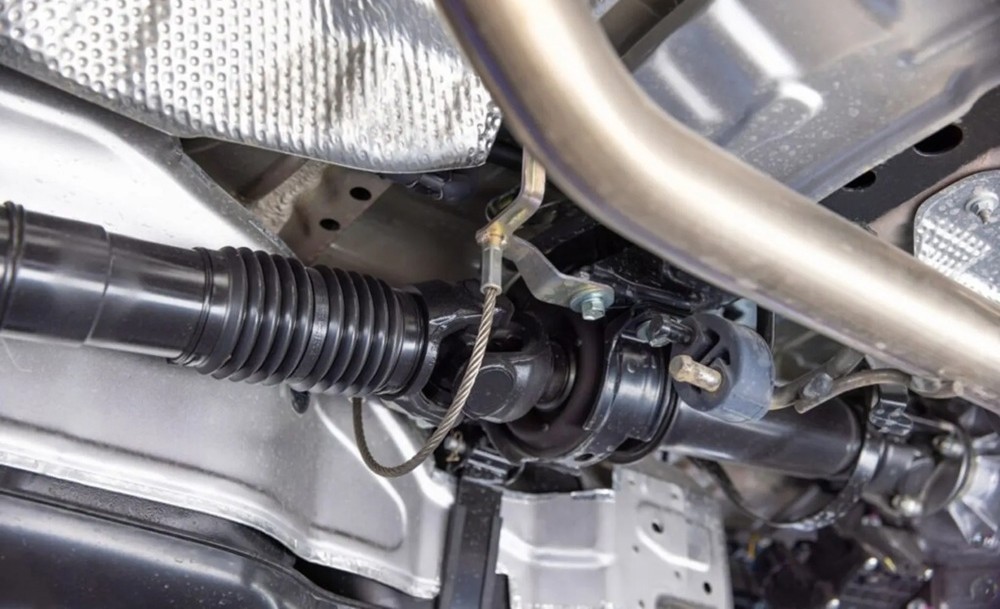

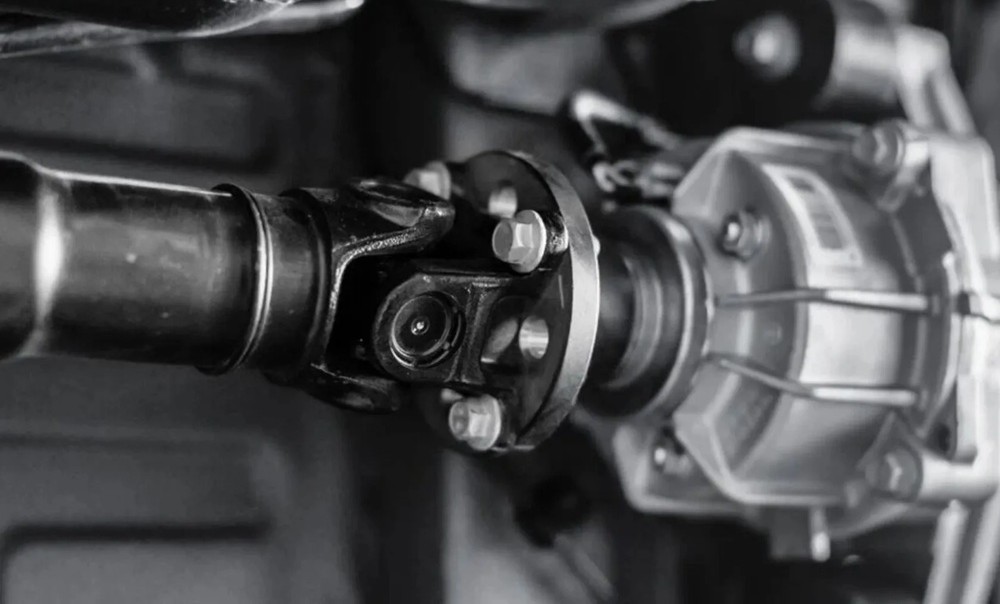

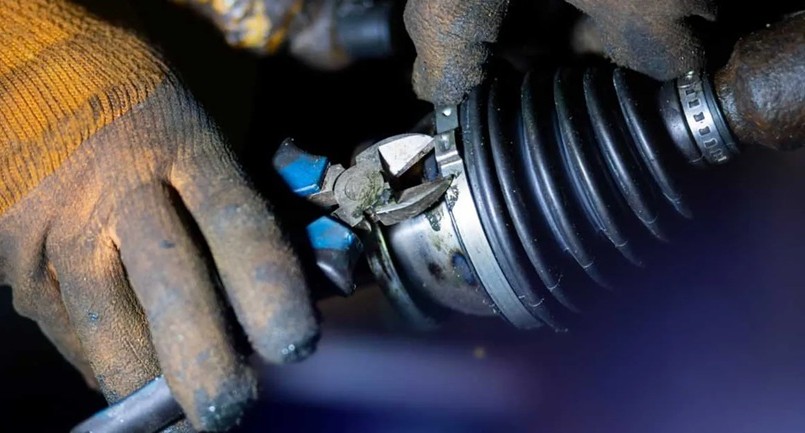

فلنجها صفحات فلزی با سوراخهایی برای پیچ و مهره هستند که میل گاردان را به خروجی گیربکس و ورودی دیفرانسیل متصل میکنند و باید از استحکام کافی و مقاومت در برابر خوردگی و زنگزدگی برخوردار باشند. در مدلهای دو تکه، بلبرینگ میانی برای حفظ تعادل و جلوگیری از خمش بیش از حد استفاده میشود و گردگیرها نیز با جلوگیری از ورود گرد و غبار، آب و آلودگی به داخل مفاصل و بلبرینگها، نقش مهمی در افزایش طول عمر مجموعه ایفا میکنند.
انواع میل گاردان و کاربرد هرکدام
میل گاردانها بر اساس طراحی و نوع کاربری خودرو در مدلهای مختلفی تولید میشوند. میل گاردان یکتکه شامل یک لوله مستقیم و بلند است که بیشتر در خودروهای سواری دیفرانسیل عقب کوچک و وانتهای سبک با فاصله کم بین گیربکس و دیفرانسیل استفاده میشود و به دلیل سادگی ساختار، وزن کمتر و هزینه تولید پایینتر، سرویس و نگهداری آسانتری دارد.
میل گاردان دو تکه از دو بخش لولهای تشکیل شده که با یک بلبرینگ میانی به یکدیگر متصل میشوند و در خودروهایی با فاصله بیشتر بین گیربکس و محور محرک مانند کامیونها، اتوبوسها و شاسیبلندهای بزرگ کاربرد دارند؛ این نوع طراحی باعث کاهش ارتعاشات و افزایش تحمل بار و گشتاور میشود.

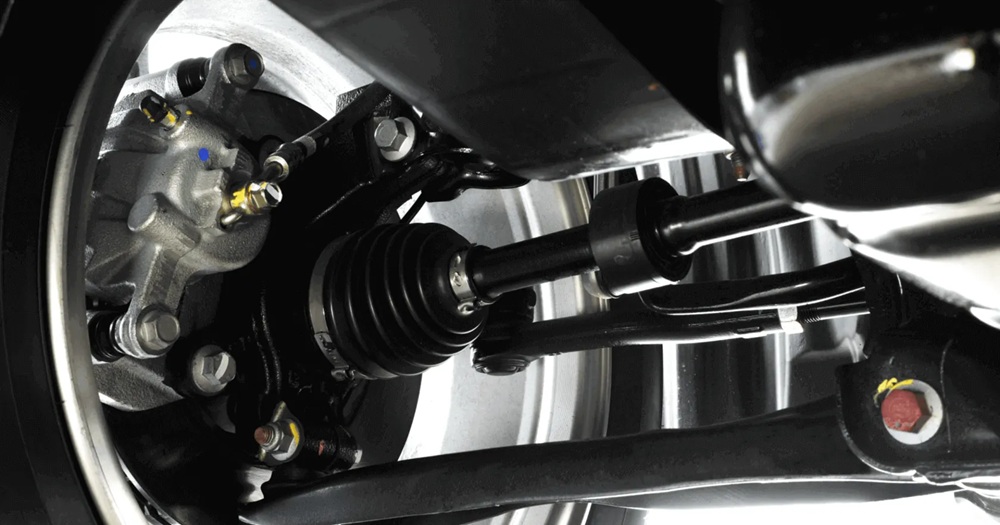

نوع دیگری از میل گاردانها به جای چهارشاخ از مفصلهای CV یا سرعت ثابت استفاده میکنند که امکان انتقال قدرت در زوایای بیشتر و بدون تغییر سرعت زاویهای را فراهم میسازد و معمولاً در خودروهای دیفرانسیل جلو، کراساوورها و خودروهایی با سیستم تعلیق مستقل مورد استفاده قرار میگیرد، زیرا این ساختار نیازمند انعطافپذیری بیشتری در انتقال نیرو است.
نحوه عملکرد میل گاردان در خودرو

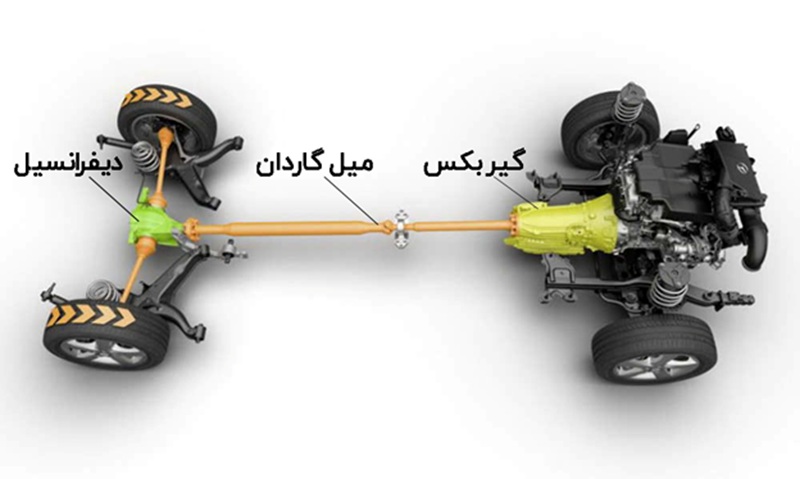

عملکرد میل گاردان خودرو به این صورت است که نیروی تولیدشده توسط موتور پس از تنظیم در گیربکس، از طریق شفت خروجی به میلگاردان منتقل میشود. میلگاردان این گشتاور را با سرعتی ثابت و یکنواخت به دیفرانسیل انتقال میدهد و دیفرانسیل نیز آن را میان چرخهای محرک تقسیم میکند.
از آنجا که در طول حرکت خودرو، سیستم تعلیق دائماً در حال بالا و پایین رفتن است و زاویه میان گیربکس و دیفرانسیل تغییر میکند، وجود مفصلهای انعطافپذیر در دو سر میلگاردان ضروری است تا انتقال نیرو بدون ایجاد تنش، ضربه یا لرزش اضافی انجام شود. این هماهنگی دقیق باعث میشود خودرو در سرعتهای مختلف عملکردی نرم و پایدار داشته باشد.
- صدای سوپاپ خودرو چرا ایجاد میشود؟ راهنمای کامل تشخیص و رفع مشکل
- راهنمای جامع بالانس روکار لاستیک خودرو؛ چرا و چه زمانی باید انجام شود؟
- تیره شدن روغن موتور؛ هشدار خرابی یا نشانه عملکرد طبیعی؟
علائم خرابی میل گاردان
خرابی میل گاردان معمولاً با نشانههای مشخصی همراه است که بیتوجهی به آنها میتواند خطرآفرین باشد. لرزش شدید در زیر خودرو، بهویژه در سرعتهای بالاتر از ۸۰ کیلومتر بر ساعت، یکی از رایجترین علائم است که اغلب ناشی از عدم بالانس یا خمشدگی بدنه میلگاردان است.
شنیدن صدای تقه یا جیرجیر هنگام شتابگیری یا تعویض دنده میتواند نشاندهنده فرسودگی چهارشاخ یا بلبرینگها باشد. کاهش انتقال قدرت به چرخها و احساس شتاب ضعیفتر نیز از دیگر نشانههای آسیب این قطعه است. همچنین ارتعاش فرمان یا بدنه خودرو و نشتی گریس از گردگیرها که بیانگر پارگی و ورود آلودگی به قطعات داخلی است، از علائم مهمی هستند که نیاز به بررسی فوری دارند.
دلایل خرابی میل گاردان
دلایل خرابی میل گاردان میتواند شامل لنگی یا تاب برداشتن بدنه در اثر برخورد با دستاندازهای شدید یا تصادف باشد که تعادل آن را برهم میزند. فرسودگی چهارشاخ یا بلبرینگها به دلیل کارکرد طولانی یا کمبود گریس، پارگی گردگیرها و نفوذ آلودگی، اعمال فشار بیش از حد ناشی از شتابگیریهای سنگین یا بکسل بار بیش از ظرفیت مجاز، و استفاده از قطعات غیراستاندارد با کیفیت پایین از مهمترین عوامل خرابی این قطعه محسوب میشوند.
روشهای تشخیص خرابی میلگاردان

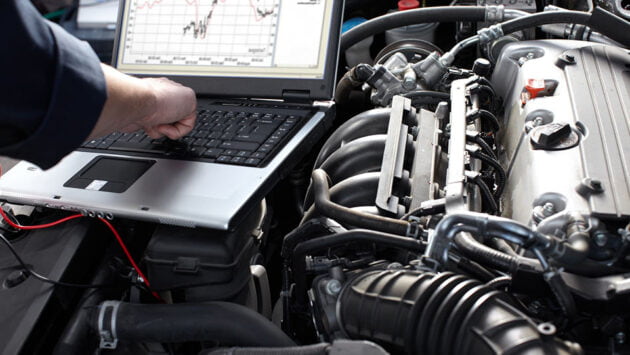

برای تشخیص خرابی میل گاردان خودرو میتوان از روشهای ساده و پیشرفته استفاده کرد. بررسی ظاهری قطعه برای مشاهده لنگی، نشتی گریس یا پارگی گردگیرها و همچنین تست رانندگی برای شناسایی صداهای غیرعادی از روشهای اولیه هستند. در کارگاههای تخصصی، استفاده از ساعت اندیکاتور برای اندازهگیری دقیق میزان انحراف بیش از ۰.۱ میلیمتر، تحلیل ارتعاشات با اسیلوسکوپ برای شناسایی خرابی مفاصل یا بلبرینگها، و بهرهگیری از دستگاه دیاگ جهت بررسی کدهای خطای مرتبط با سیستم انتقال قدرت از روشهای دقیقتر به شمار میروند که به تشخیص سریعتر و مطمئنتر کمک میکنند.
راهحلهای تعمیر یا تعویض میل گاردان

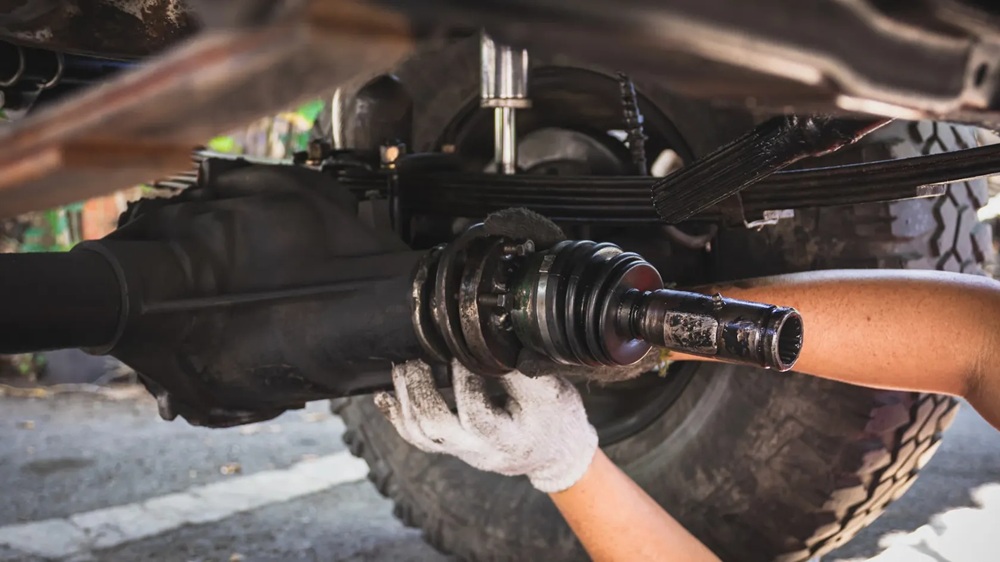

در صورت بروز مشکل، بسته به میزان آسیب میتوان اقدام به تعمیر یا تعویض میل گاردان کرد. تعویض چهارشاخ گاردان در صورت وجود لقی و صدای تقتق هنگام شروع حرکت یا تعویض دنده یکی از روشهای متداول تعمیر است که هزینه کمتری دارد اما ممکن است لرزش به طور کامل برطرف نشود.
در مدلهای دو تکه، تعویض بلبرینگ میانی نیز میتواند مشکل را برطرف کند. اگر چند بخش مختلف آسیب دیده باشد یا تعمیرات مکرر مقرون به صرفه نباشد، تعویض کامل میلگاردان گزینهای منطقیتر خواهد بود. هزینه این قطعه برای خودروهای داخلی معمولاً بین ۴ تا ۱۰ میلیون تومان متغیر است و هزینه تعمیر نیز اغلب به صورت توافقی تعیین میشود.
- تأثیر خاموش کردن کولر خودرو بر مصرف سوخت؛ واقعیت یا تصور اشتباه؟
- سنسور شتاب جانبی چیست و چرا برای ایمنی خودرو اهمیت دارد؟
- نشتی روغن گیربکس خودرو؛ تشخیص، علتیابی و رفع مشکل
نکات افزایش عمر میل گاردان
برای افزایش طول عمر میل گاردان خودرو، انجام گریسکاری دورهای هر شش ماه با گریس باکیفیت توصیه میشود. بررسی سالانه گردگیرها برای جلوگیری از نفوذ گردوغبار و رطوبت اهمیت زیادی دارد. پرهیز از شتابگیریهای شدید، رانندگی با بار بیش از حد مجاز و عبور سریع از دستاندازها میتواند فشار وارده بر میل گاردان را کاهش دهد. استفاده از قطعات اصلی و استاندارد کارخانه و انجام بالانس دقیق پس از تعمیر یا تعویض نیز در جلوگیری از لرزشهای احتمالی نقش مهمی دارد.
عواقب نادیده گرفتن خرابی میل گاردان
بیتوجهی به خرابی میل گاردان خودرو میتواند پیامدهای جدی به همراه داشته باشد. آسیب دیدن گیربکس یا دیفرانسیل، کاهش ایمنی خودرو در سرعتهای بالا، افزایش هزینههای تعمیر تا بیش از ۲۰ میلیون تومان و حتی رد شدن خودرو در معاینه فنی از جمله نتایج احتمالی بیتوجهی به این قطعه مهم هستند. رسیدگی به موقع به علائم خرابی، علاوه بر کاهش هزینهها، نقش مهمی در حفظ ایمنی و عملکرد صحیح خودرو دارد.
